相位伏安表提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。

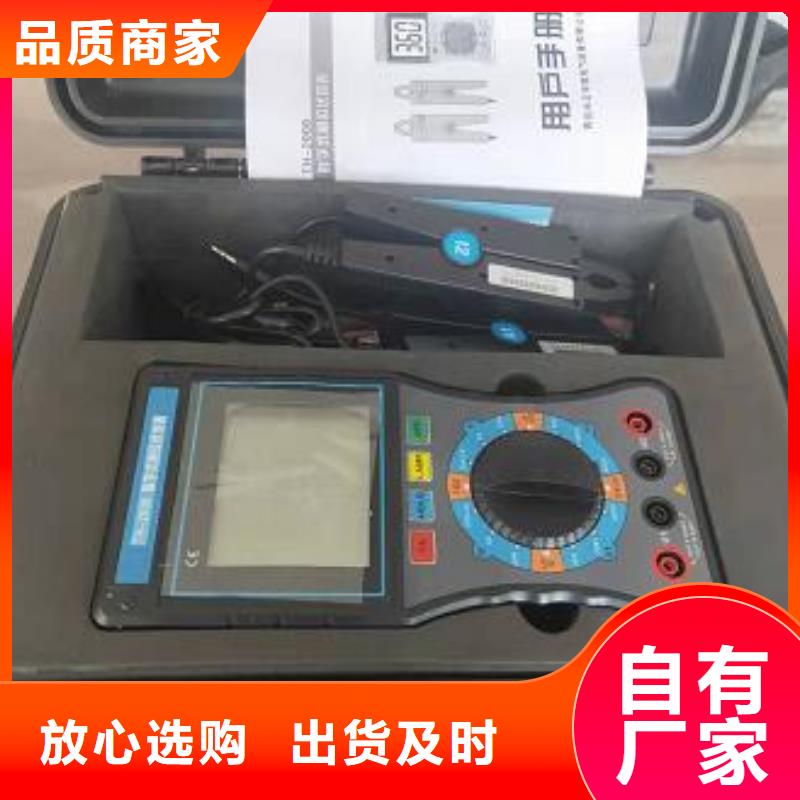

相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。
